型號

D2

公稱直徑

80 – 100

精度等級

1.6級

量程

-0.1/0 到 -0.1/+1.5 MPa

0/0.06 到 0/40 MPa

負載能力

靜態負載：≤3/4 x 滿量程

動態負載：≤2/3 x 滿量程

瞬時壓力峰值：≤ 滿量程

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20℃; T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

過程連接

銅合金，徑向

NG 80 – 100 G1/2B – SW22

銅合金，軸向

NG 80 –100 G1/4B – SW14

(EN 837-1/7.3)

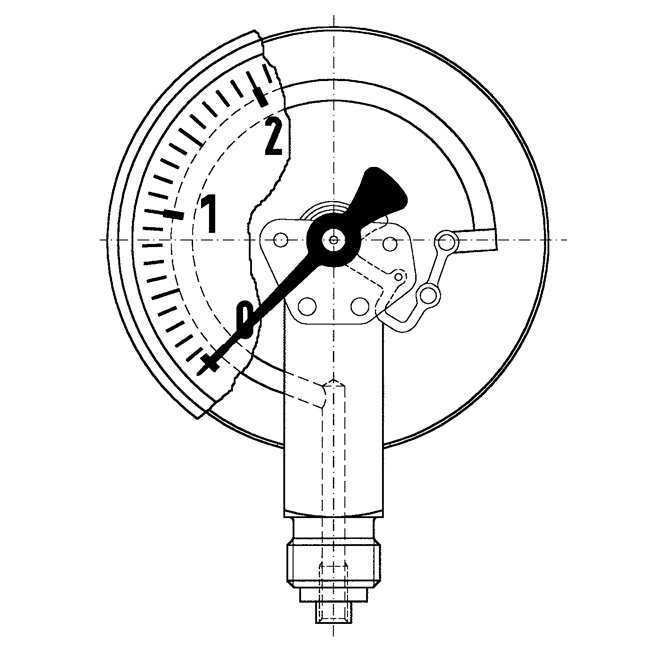

測量元件

彈簧管， 銅合金，

≤6 MPa “C”型管

>6 MPa 螺旋管

機芯

表盤

塑料，白色

刻度和數字為黑色

指針

塑料，黑色

表殼

黑色鋼表殼

視窗

嵌入式塑料；帶可調紅色參考指針
