適用于非腐蝕性氣體和液體介質。 開口式連接法蘭也適用于粘性和污染介質。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

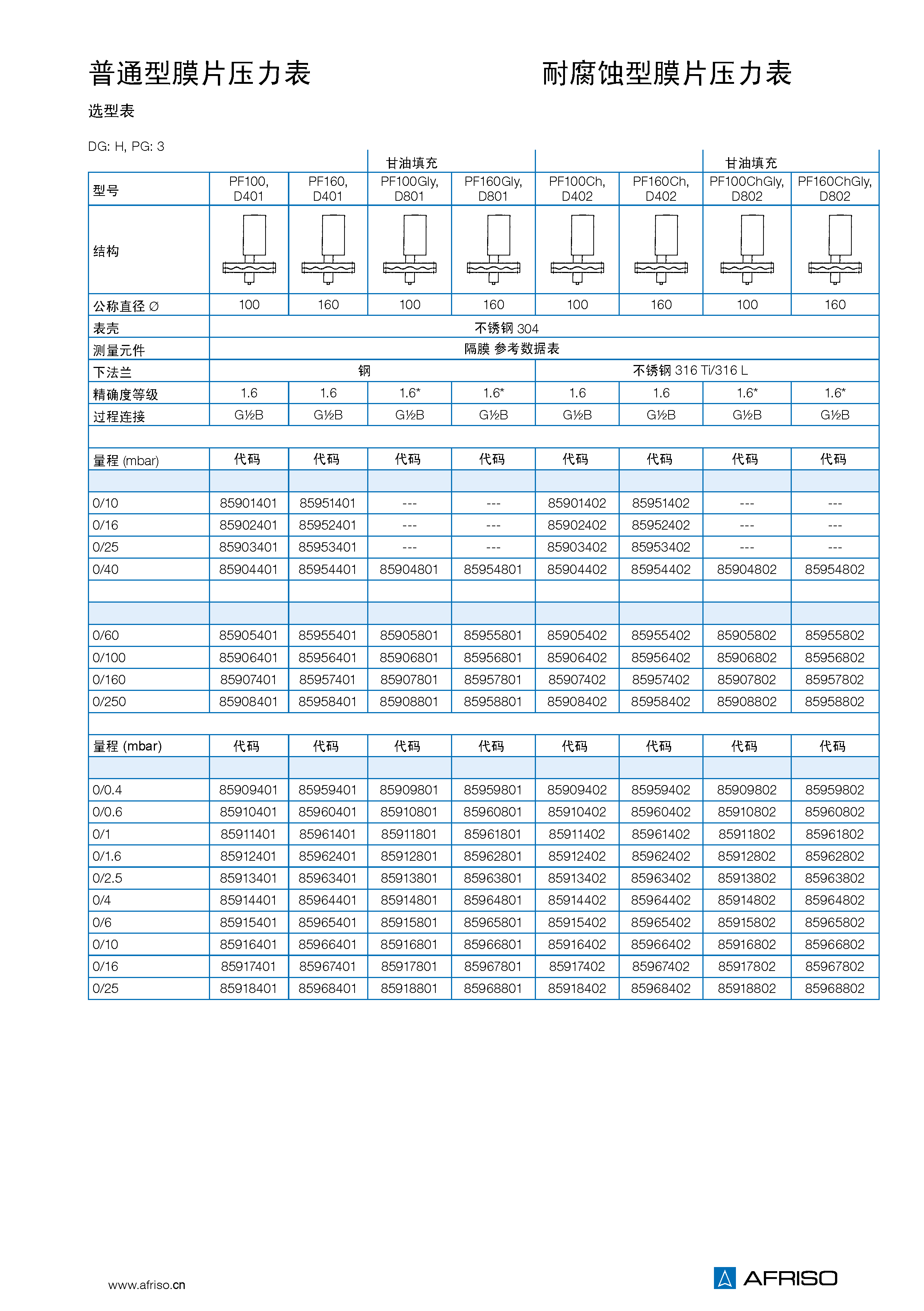

型號

D4

公稱直徑

100 - 160

精度等級

量程 (EN 837-3/5)

0/1至0/25 KPa (法蘭? 160)

0/0.04至0/2.5 MPa (法蘭? 100)

負載能力

靜態負載：滿量程

動態負載：0.9 x 滿量程

過壓保護

1.3 x滿量程

≥ 0.06 MPa 安全耐壓5xFSD

但是Max. 4 MPa

工作溫度

介質溫度： T_max= +100 ℃

環境溫度： T_min= -20 ℃;  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.8%/10K

溫度下降：約±0.8%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

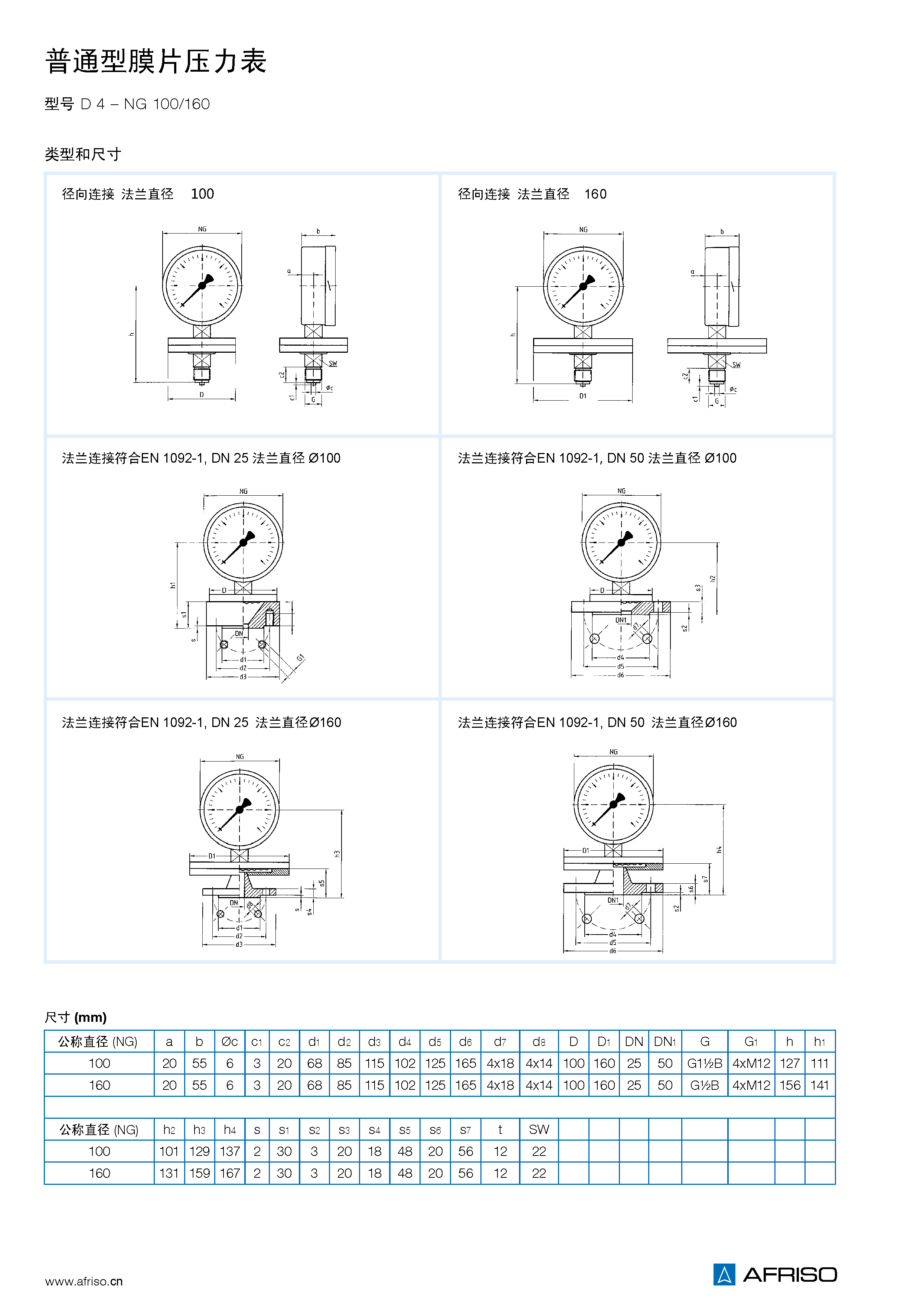

過程連接

鋼, 徑向

G1/2B 扳手尺寸SW22, (EN 837-3/7.3)

下法蘭

鋼

上法蘭

不銹鋼304

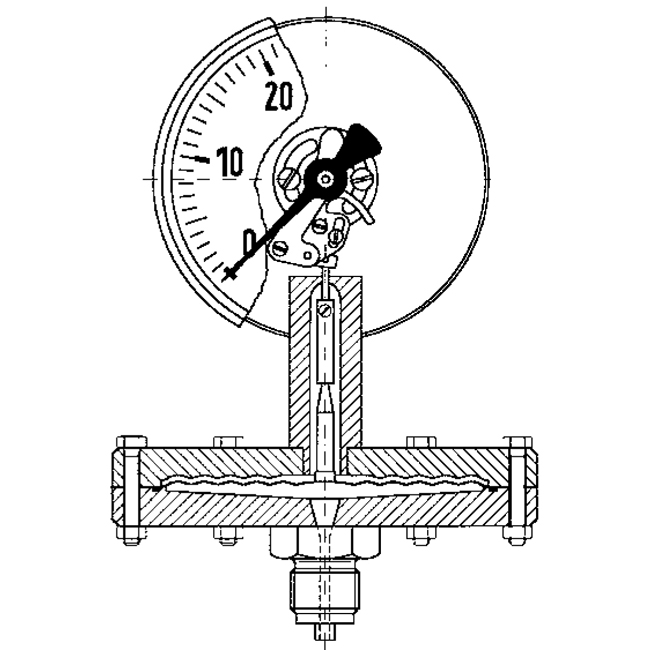

測量元件

隔膜 法蘭直徑?100: ≤0.16 MPa 耐熱隔膜；≥0.25 MPa 鋼 鍍鋅

法蘭直徑?160: 不銹鋼316 Ti/316 L

壓力密封

NBR (丁腈橡膠)

機芯

銅合金

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼 304 ，帶泄壓孔

卡扣式罩圈

不銹鋼 304

視窗

儀表玻璃
