適用于低粘度、無腐蝕性干介質的壓差檢測。尤其適于監測空調,通風系統的過濾器的壓力損失。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

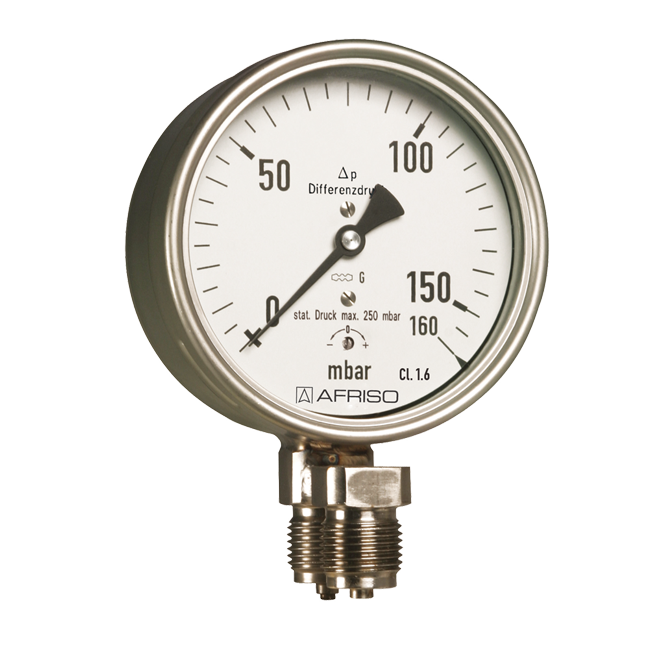

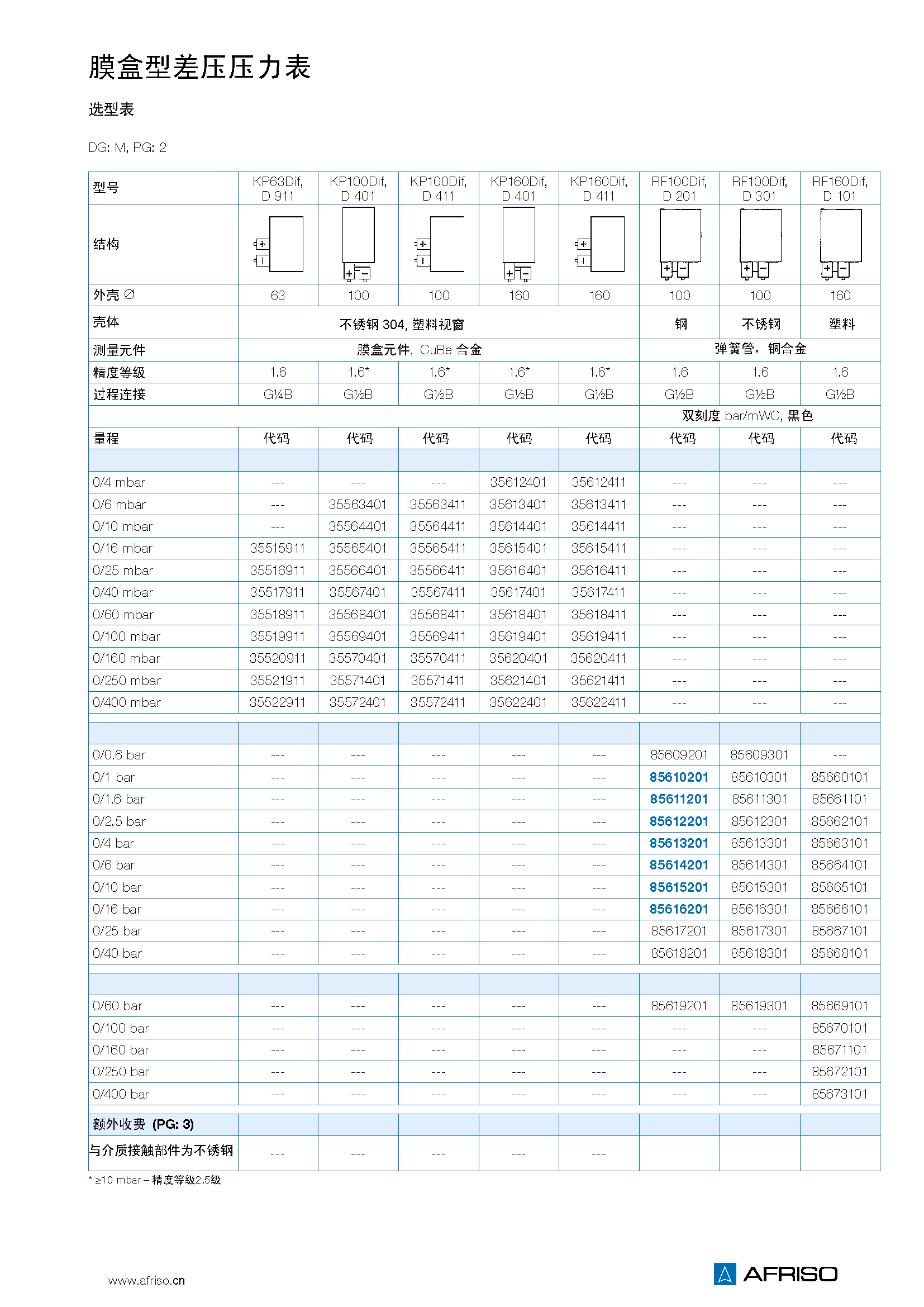

型號

D9/D4

公稱直徑

63 – 100 – 160

功能

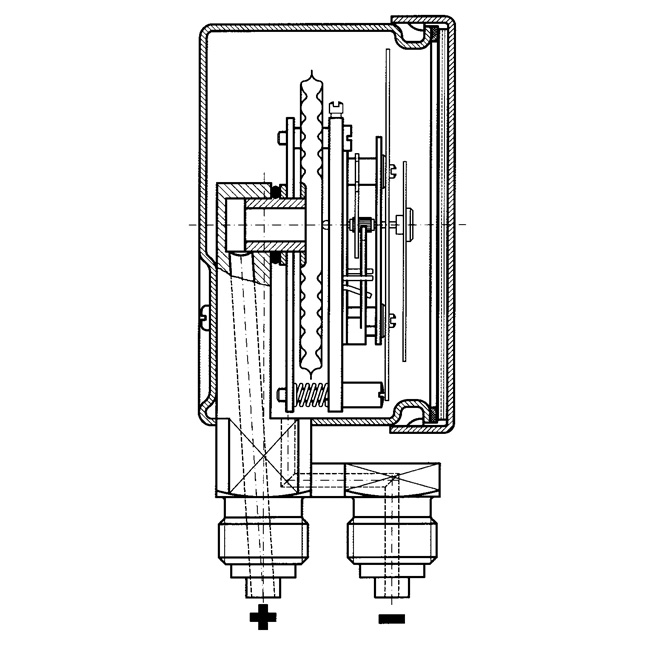

“ +” 壓( 高壓)接入膜盒內,  “-”壓(低壓)接入密封的殼體內。兩者的壓差導致膜盒變形， 產生了壓力檢測所需要的位移。

這個位移被傳動機構傳輸，驅動指針指示壓差。

精度等級( EN 837-3/6 )

1.6級(≤1 KPa – 2.5級)

量程( EN 837-3/5 )

NG  63  0/1.6 到0/40 KPa

NG 100  0/0.6 到 0/40 KPa

NG 160  0/0.4 到 0/40 KPa

負載能力

靜態負載：滿量程

動態負載：0.9 x 滿量程

過壓保護

滿量程

最大靜態壓力

40 KPa

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20 ℃;  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.6%/10K

溫度下降：約±0.6%/10K

滿量程的百分比值

防護等級

IP 66 (EN 60529)

過程連接

NG 63:

2 x G1/4B– 扳手尺寸SW14 軸向(銅合金)

NG 100/160:

2 x G1/2B– 扳手尺寸SW22 徑向(不銹鋼)

2 x G1/2B– 扳手尺寸SW22 軸向(銅合金)

（EN837-3/7.3）

測量元件

膜盒，CuBe合金

機芯

銅合金

密封

NBR

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼 304

卡扣式罩圈

不銹鋼 304

視窗

塑料 （PMMA ）

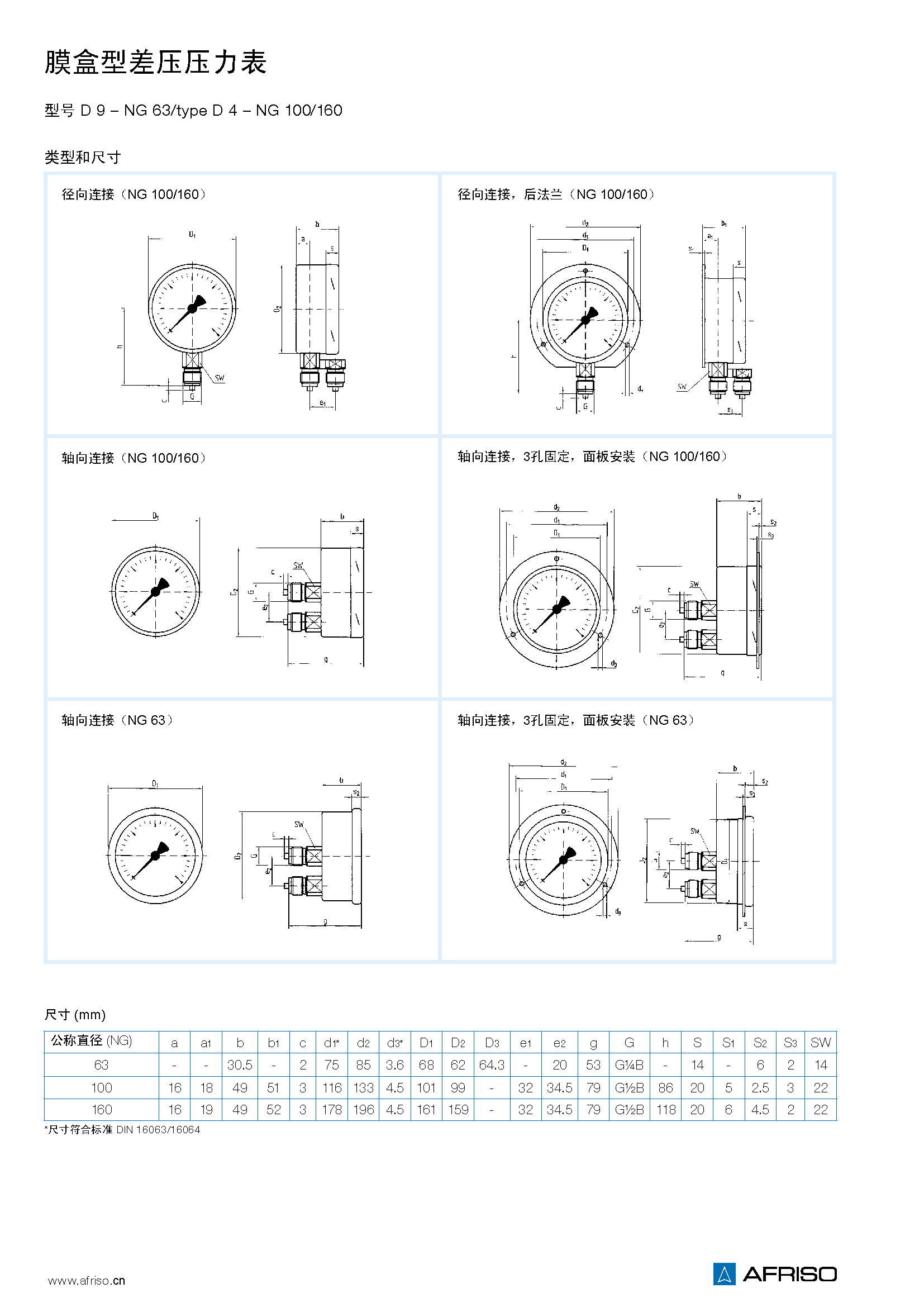

安裝

通過后法蘭或3孔面板罩圈固定在墻上（可選項）。

也可直接安裝在剛性管線上。
