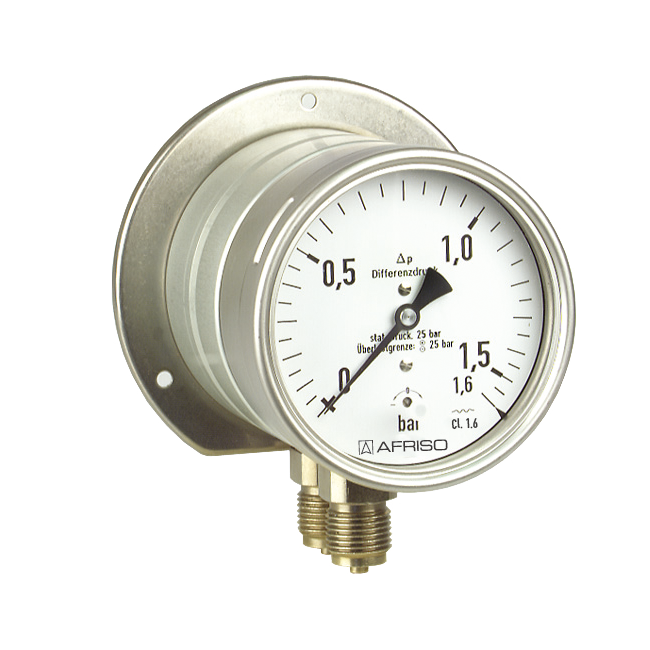

用于壓差很小但靜態壓力很大的差壓檢測。適于粘度不高，無腐蝕性的氣態或液態介質。尤其適于監測過濾器，泵和管路系統

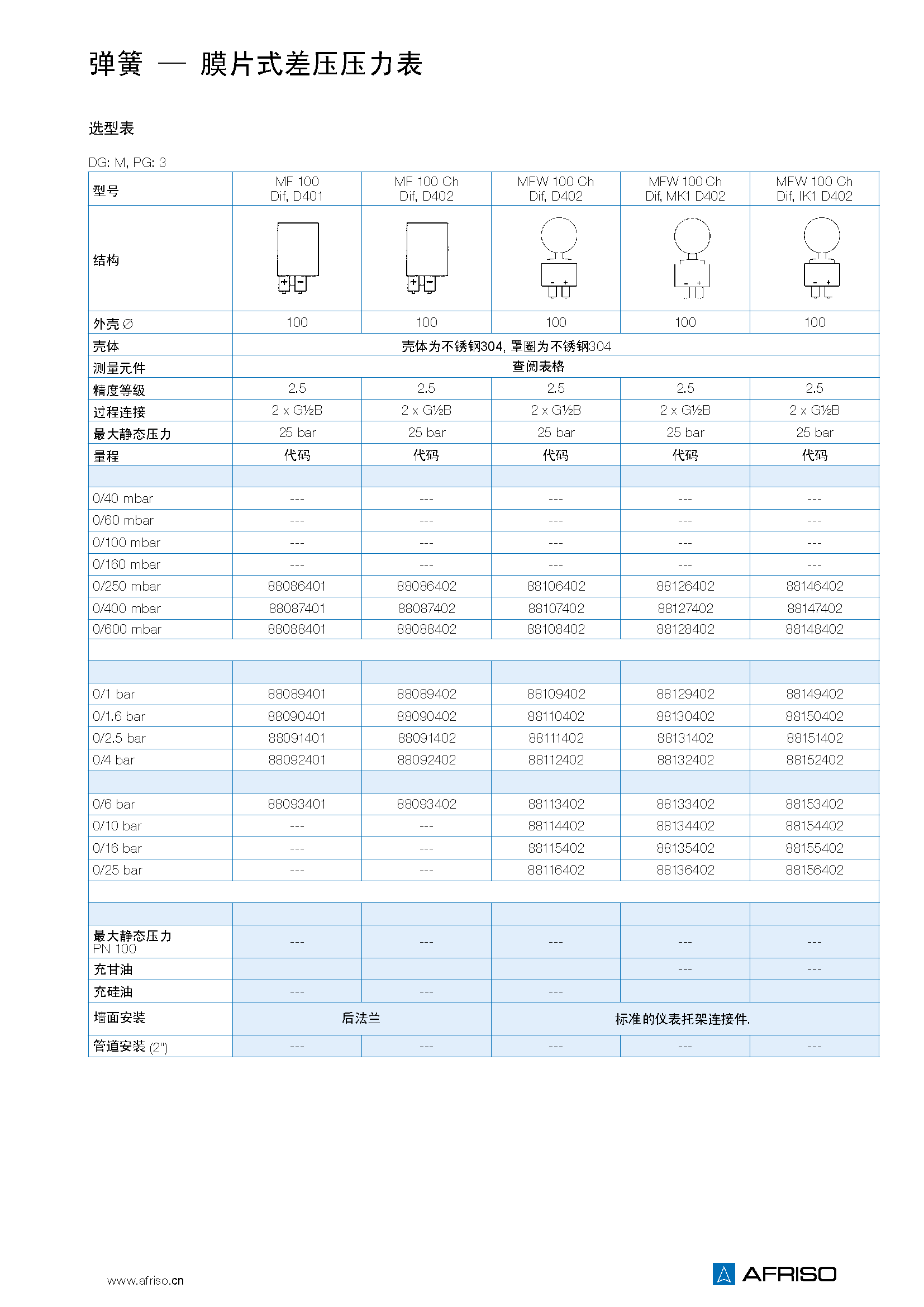

型號

MF 100 Dif D401

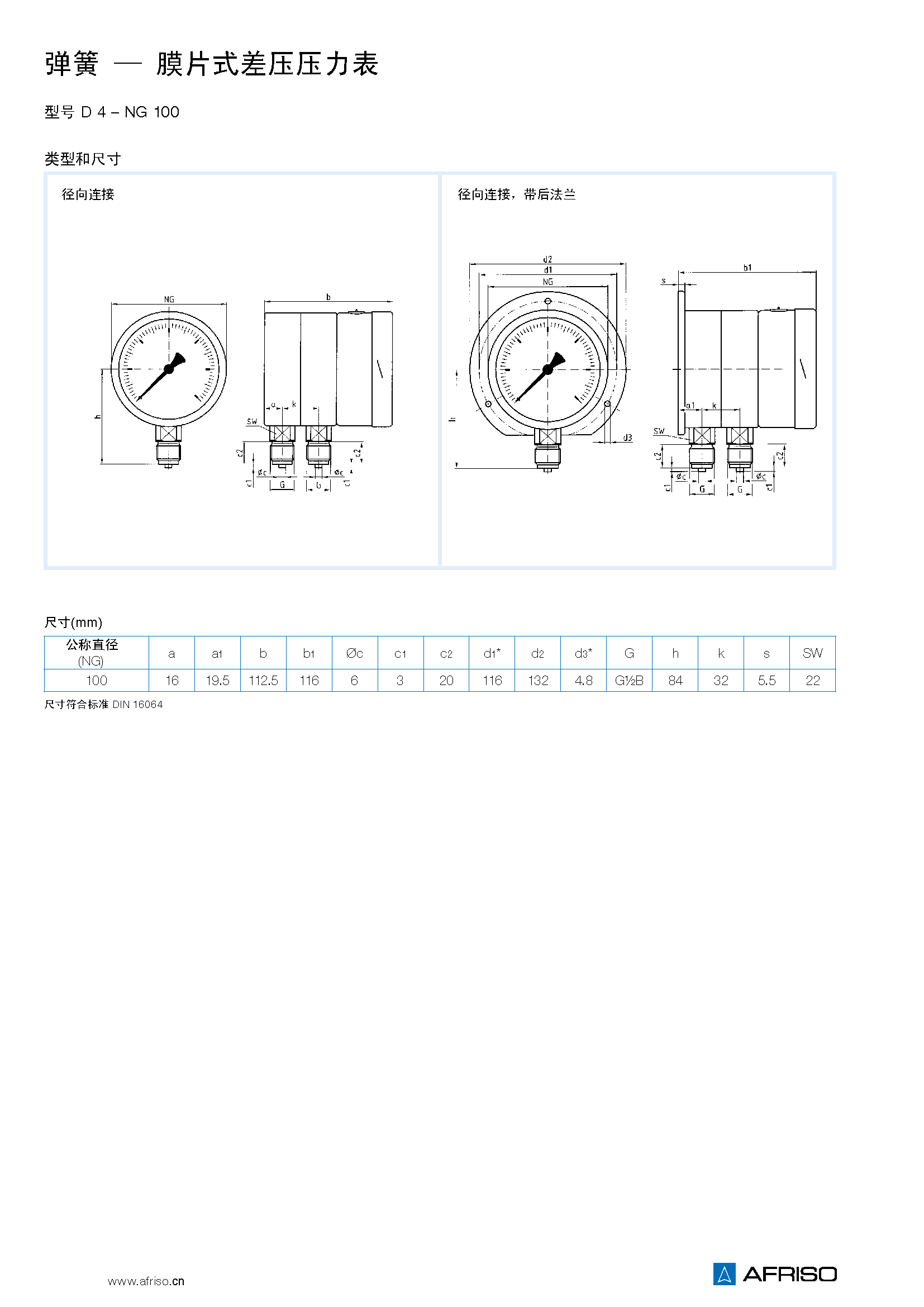

公稱直徑

100 mm

功能

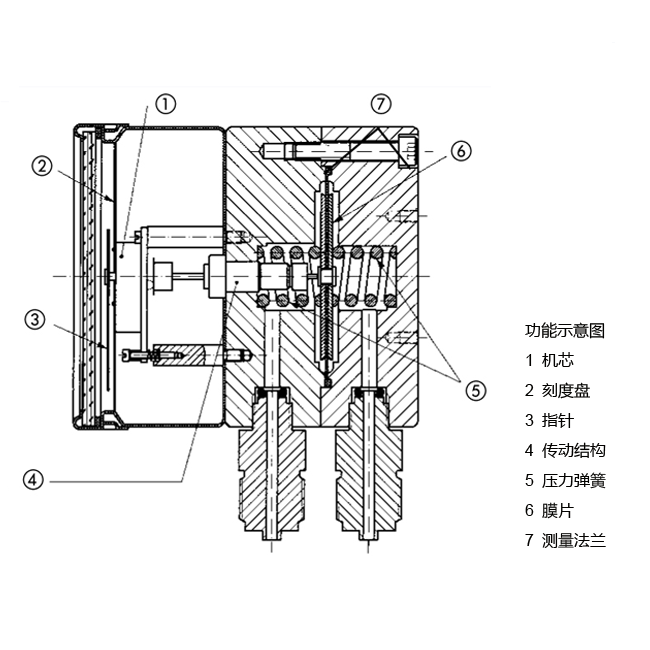

壓力作用在被彈性膜片隔開的兩個壓力腔內。如果兩壓力腔的壓力有差異，膜片頂著彈簧產生位移，這個位移通過傳動桿傳遞給機芯。壓差直接由指針指示。膜片由金屬支撐著，所以兩側可過壓到2.5 MPa。

精度等級（EN 837-3/6）

2.5級

量程( EN 837-3/5 )

0/25 KPa到0/0.6 MPa

最大靜態壓力

2.5 MPa

過載壓力

兩側最大可達2.5 MPa

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20 ℃； T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.5%/10K

溫度下降：約±0.5%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

過程連接

銅合金，鍍鎳， 徑向，接頭前后向平行

2 x G1/2B – 扳手尺寸SW22（EN837-3/7.3）

帶阻尼螺絲， 孔徑0.5mm

測量系統

壓縮彈簧，不銹鋼301

電磁活塞

不銹鋼316 / 鍶鐵氧體

膜片

FKM

測量法蘭

鋁，陽極化處理

機芯

銅合金

表牌

鋁，白色

表牌印刷為黑色

指針

鋁，黑色

表殼

不銹鋼304

視窗

安全玻璃
