應用

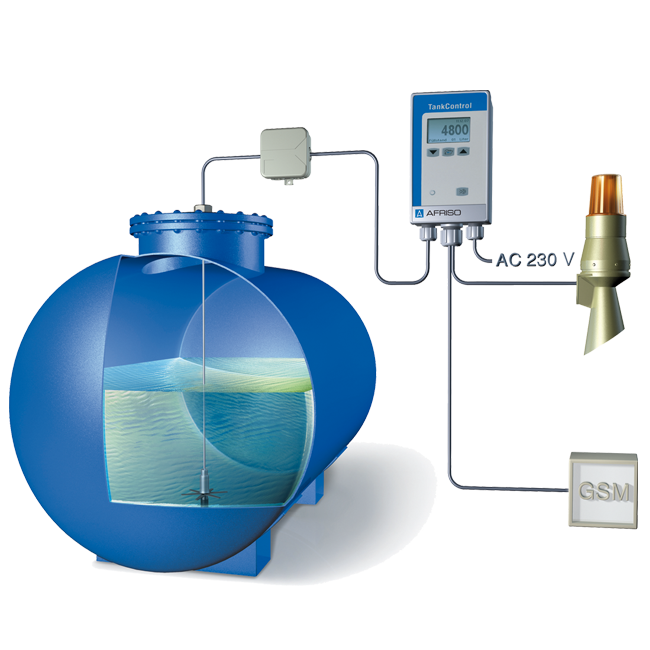

連續液位測量，圖形顯示消耗(歷史)，剩余范圍的計算(預測)和最低或最高液位的信號，以及液位控制。用于從1,000到4,000mm液位的儲罐。適用于燃油EL、L、柴油、生物柴油、生物柴油(EN 14214)、水(非引用水)和類似液體。結合額外的用于差分報警器的潛入式探頭也可用于檢測交叉儲罐（如電池罐）的液位差，這種儲罐可能導致溢流。還可以連接用于回流報警的浮動探頭（排水系統，例如雨水收集系統）或用于額外的最小或最大報警。 專為建筑技術而設計。專為建筑技術設計，適用于溢流危險地區。

描述

靜態液位計包括帶數字和圖形顯示的控制單元和集成壓力測量單元的潛入式探頭?？蛇x配附加潛入式探頭用于差異報警或帶浮動探頭。系統顯示升，m3，％或液位。當液位低于或超過可調節的最小或最大值時，控制單元觸發視覺和聲音報警信號（聲音信號可取消）。 潛入式探頭2的值以mm為單位。如果超過潛入式探頭1和潛入式探頭2之間的可調節液位差，則觸發報警。兩個額外的繼電器觸點可用于外部報警裝置，用于液位控制或連接到電信或樓宇控制系統。 電子感應測量精度高。 存儲標準儲罐形狀。 防水高達10米水柱。

功能

單位選擇，液位數據保存，消耗監控，消耗值的圖形評估（長至5年），剩余范圍的計算，報警功能（最小./最大.），傳感器錯誤和短路警報。

測量范圍

0/40 KPa

測量精度

±1.5 % FS

工作溫度范圍

介質: -5/+70 °C

環境: 0/45 °C

存儲: -5/+70 °C

顯示

浸入式探頭

外殼：不銹鋼3.4

電纜：PVC，6m帶呼吸管

隔膜：不銹鋼316L

密封：FKM（Viton）

墊片：POM，PE

防護等級：IP 68 (EN 60529)

電源電壓

AC 230 V

鋰電池用于數據備份（日歷功能）

切換輸出

繼電器觸點：2個無電壓切換觸點

接觸等級：AC 230 V，2 A

視覺警報

紅色LED

聲音警報

集成壓電蜂鳴器，可取消

外殼

墻壁安裝外殼由耐沖擊塑料（ABS）制成

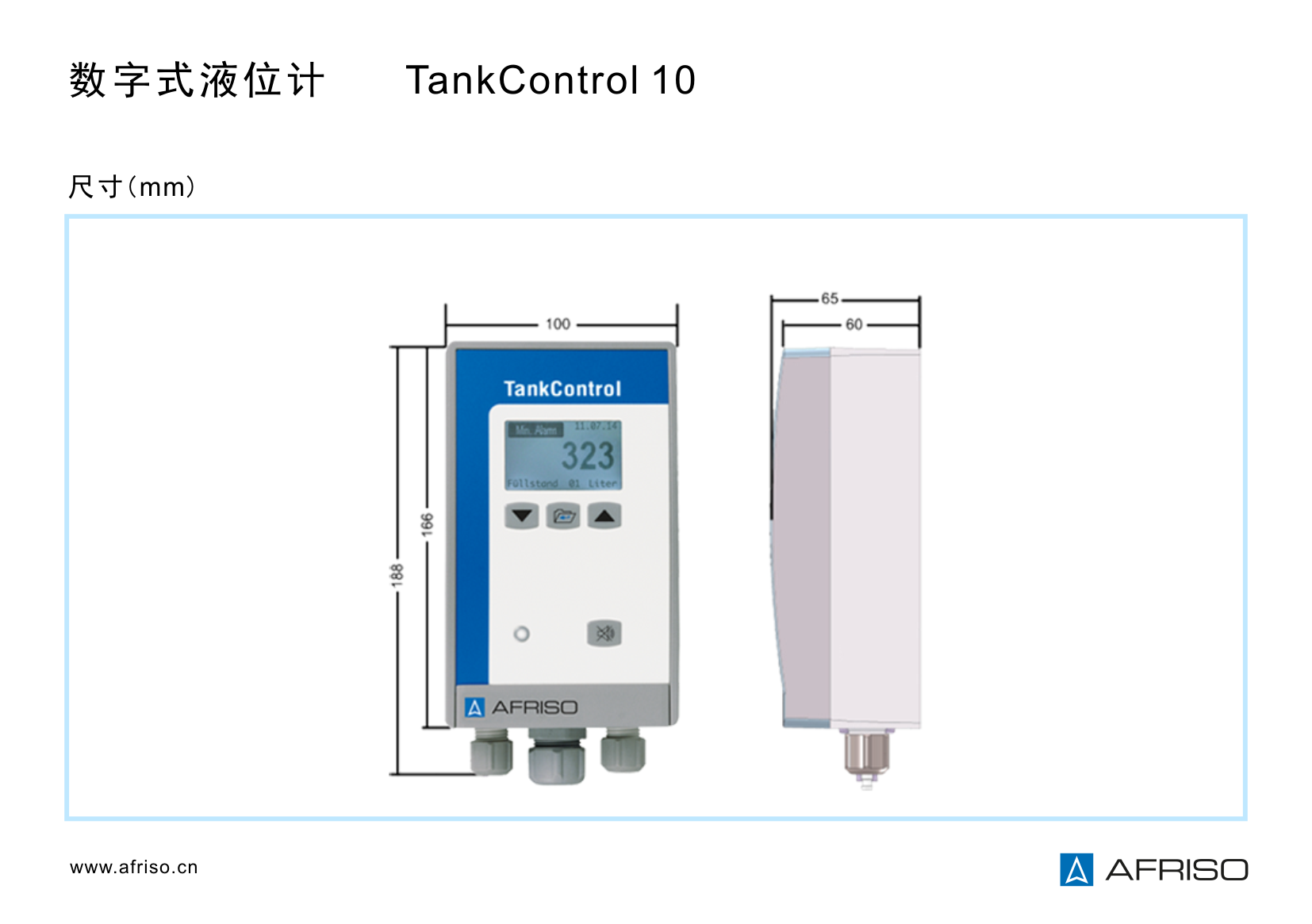

W x H x D 100 x 188 x 65 mm

防護等級: IP 54 (EN 60529)

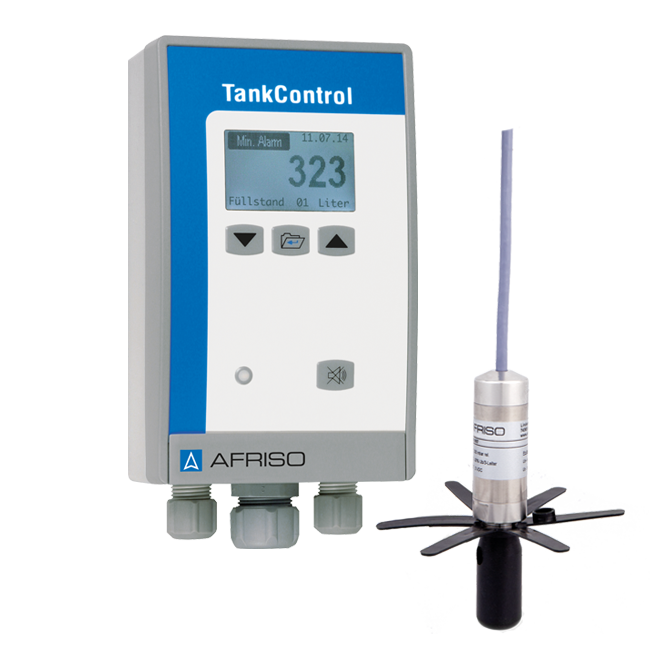

帶數顯的控制單元

15m連接電纜，與探桿連接（不可延長）

浸入式探桿，帶6m可浸入電纜

防潮接線盒，IP54

螺紋連接組件：G1xG11/2xG2

裝在塑料電池槽用于法蘭上的安裝組件

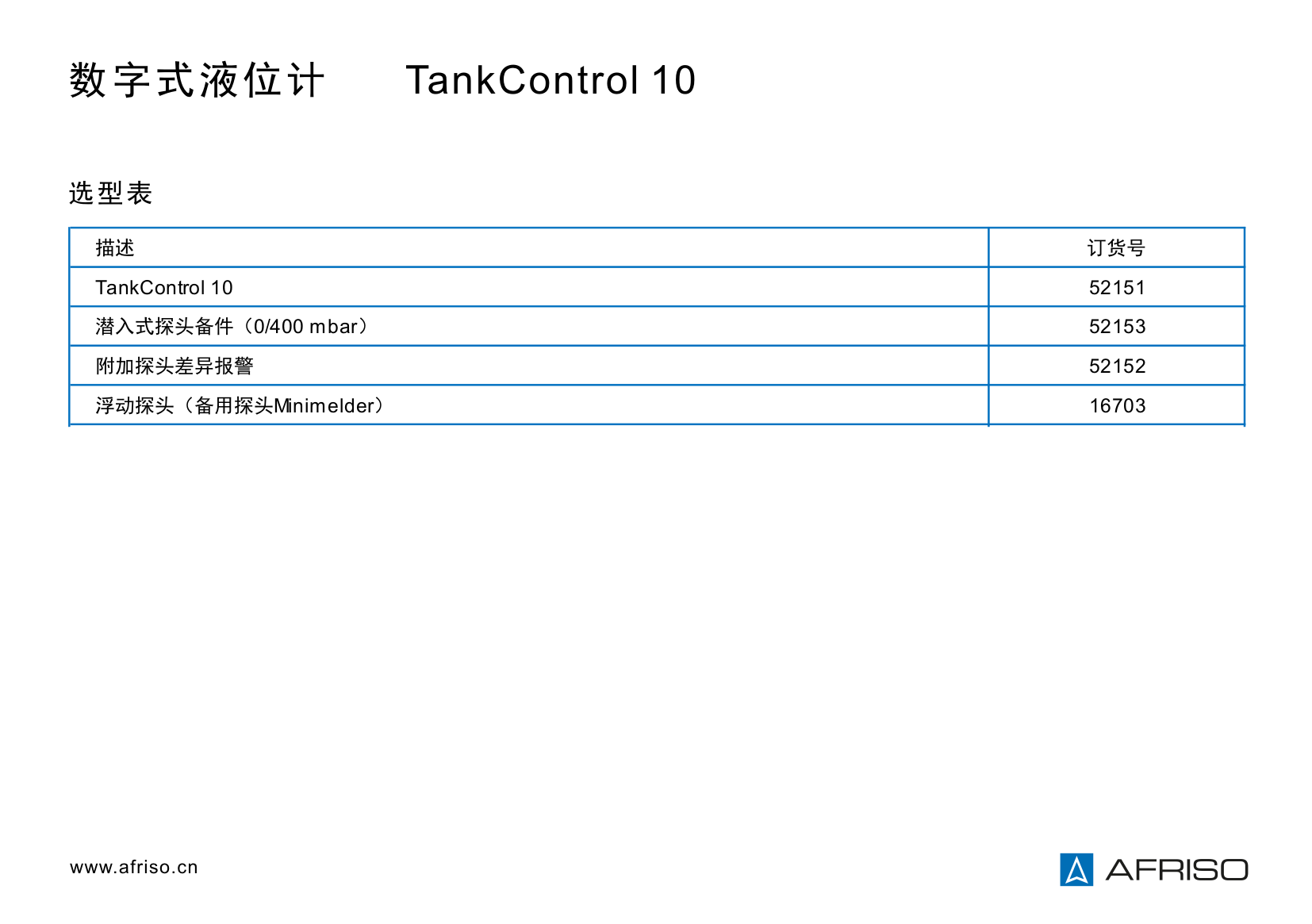

可選項

潛水探頭用于差動報警

浮動探頭（備用探頭Minimelder）
