應用 |
適于粘度不高，非結晶，腐蝕性的氣態或液態介質,也可用于腐蝕性的環境。比較適合空間受限的檢測場合。 尤其適于跟AFRISO報警儀配合使用監測煤氣罐內的最低壓力。 |
|

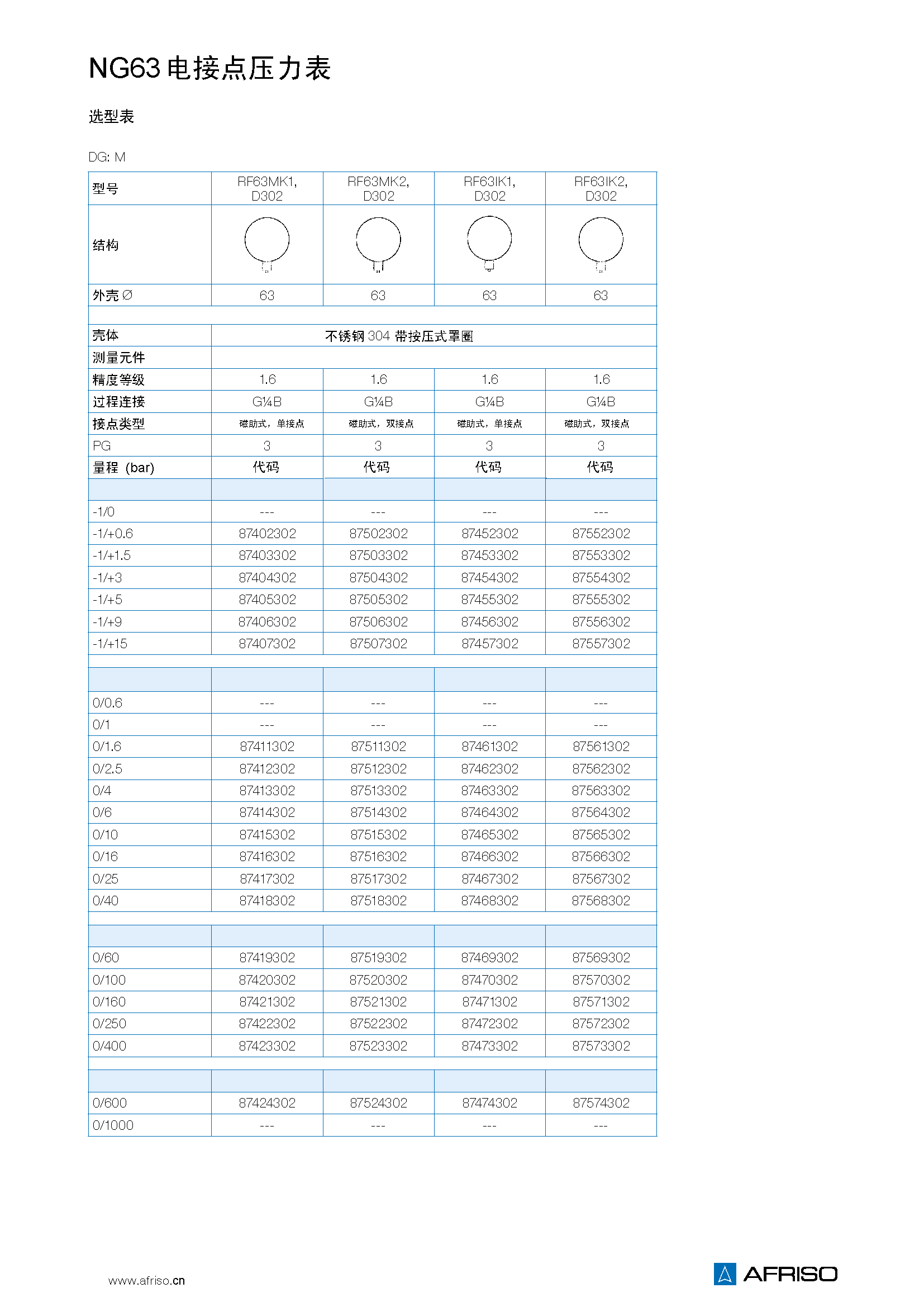

型號 |
D3 |
|
公稱直徑 |
63 |
|
精度等級 （EN 837-1/6） |
1.6級 |
|
量程 ( EN 837-1/5 ) |
-1/0.06 MPa到 -0.1/+1.5 MPa 0/0.16 MPa到 0/60 MPa |
|
負載范圍 |
靜態負載：3/4 x 滿量程 動態負載：2/3 x 滿量程 瞬間負載： 滿量程 |
|
接點類型 |
磁助式（MK） 感應式（EK） 電感式（IK） |
|
最小量程 |
接點 MK單接點 0.16 MPa MK雙接點 0.16 MPa EK/IK單接點 0.16 MPa EK/IK雙接點 0.16 MPa |
|
工作溫度 |
介質溫度： Tmax= +150 ℃ 環境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 42 (EN 60529) |
|
過程連接 |

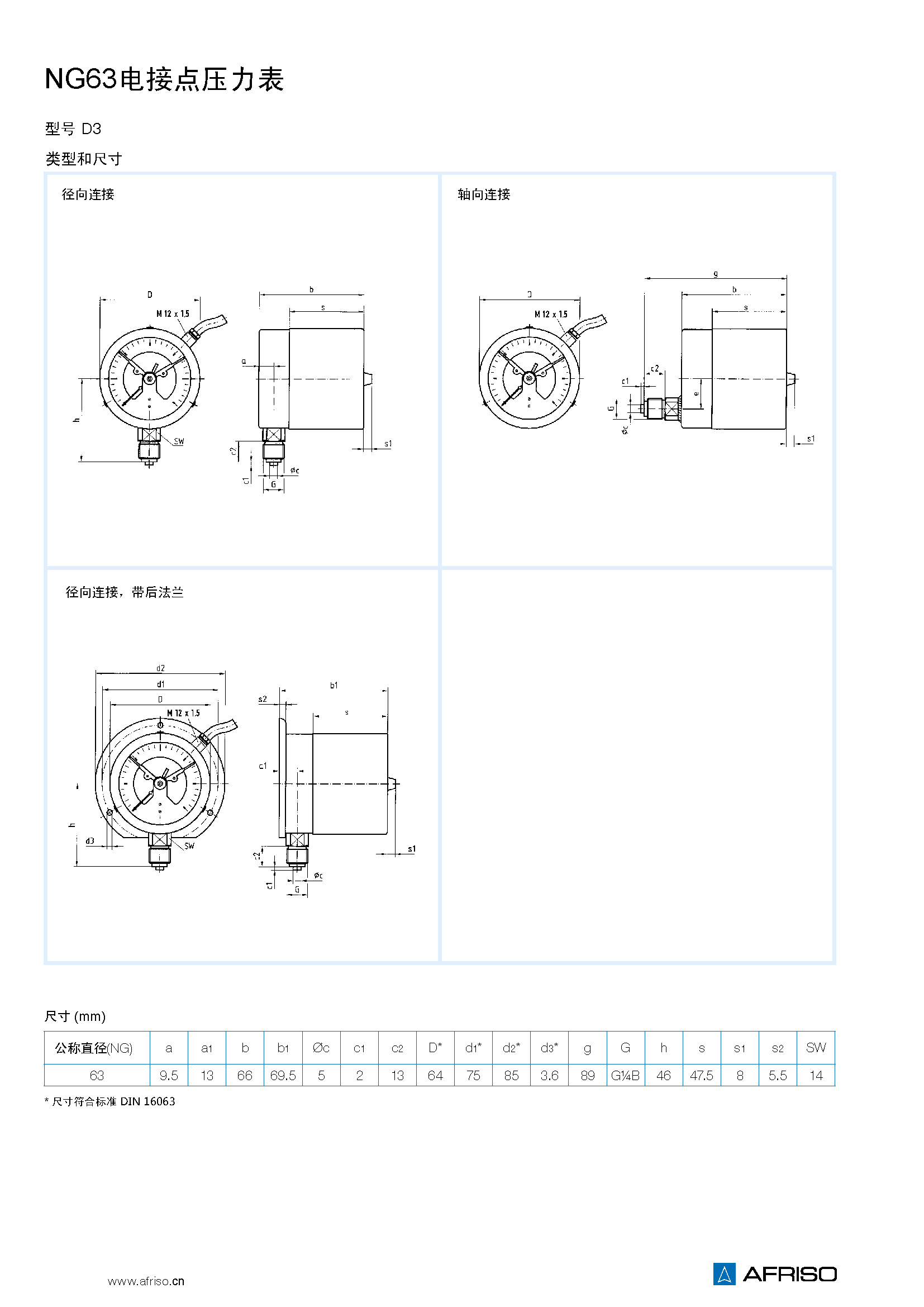

不銹鋼 316L，徑向或軸向偏心 G1/4B – 扳手尺寸SW14（EN837-3/7.3） |
|
電氣連接 |
電纜接頭 M12x1.5 1米電纜 |
|
測量元件 |
彈簧管，不銹鋼316Ti/316L ≤6 MPa, “C”型管 >6 MPa, 螺旋管 |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304， 帶泄壓后蓋，符合EN837-1-S2 |
|
嵌入式罩圈 |
不銹鋼304 |
|
視窗 |
塑料玻璃，帶接點調節鎖 |
