應用 |
用于工業領域的電子壓力檢測（如液壓，氣動，機械工程，農業工程等）。 |
|
描述 |

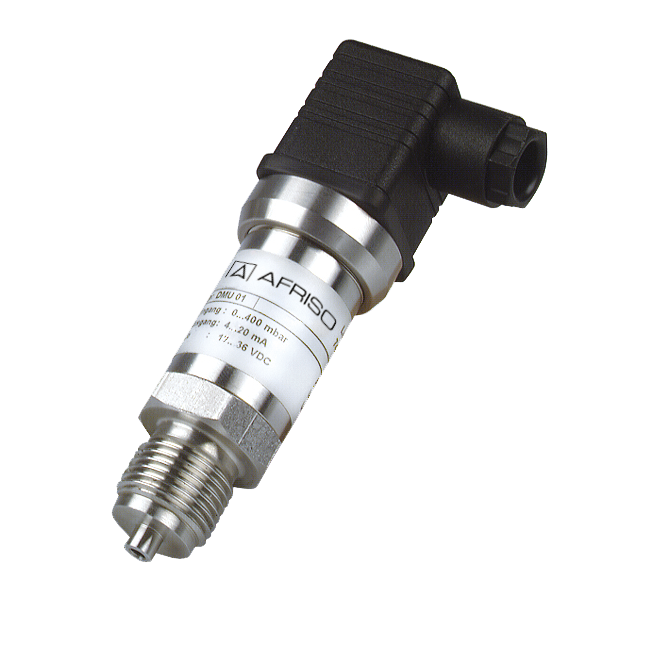

壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 01的測量單元是厚膜壓電陶瓷。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： < ± 0.5 % FSO( 量程-0.1/0 MPa < ± 1 % FSO) |
|
量程 |
相對壓力：-0.1/0 MPa到 0/40 MPa 絕對壓力：0/0.1 MPa到 0/40 MPa |
|
過載保護 |
至少 2 x 滿量程 量程25 MPa：最大過載40 MPa 量程40 MPa：最大過載65 MPa (瞬間峰值至少3 x滿量程，除了量程40MPa的瞬間峰值=100 MPa) |
|
工作溫度 |
介質：-25 / +125 ℃ 環境：-25 / +85 ℃ 貯藏：-40 / +85 ℃ |
|
溫度影響 |
補償范圍內 -25/ +85 ℃ ≤ ±0.3% FSO / 10K |
|
動態特性 |
響應時間： 2線 ≤ 10 ms 3線 ≤ 3 ms |
|
過程連接 |
G1/2B( EN 837-1/7.3)或G1/2B DIN3852 type E帶突出膜片 （DMU 01 VM 最大量程0/2.5 MPa, 也可測絕對壓力） |
|
材質 |
外殼：不銹鋼304 壓力連接接頭：不銹鋼304 膜片：陶瓷（Al2O3 96%） 密封：FKM（氟橡膠） |
|
電源 |
2線 DC 8 -32 V 3線 DC 14 -30 V |
|
輸出信號 |
4 – 20 mA 2線 0 – 10 V 3 線 |
|
負載電阻 |
2 線：Rmax = (UB – UBmin ) / 0.02A Ω 3線：Rmin = 10 KΩ |
|
電流輸入 |
4 – 20 mA < 25 mA 0 – 10 V < 7 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|
電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
