應用 |
用于機械工程，農業工程，煤氣，醫藥技術領域的電子壓力檢測。 由于帶端面膜片， 此變送器也可用于粘性，高粘性或結晶的介質。 |
|
描述 |

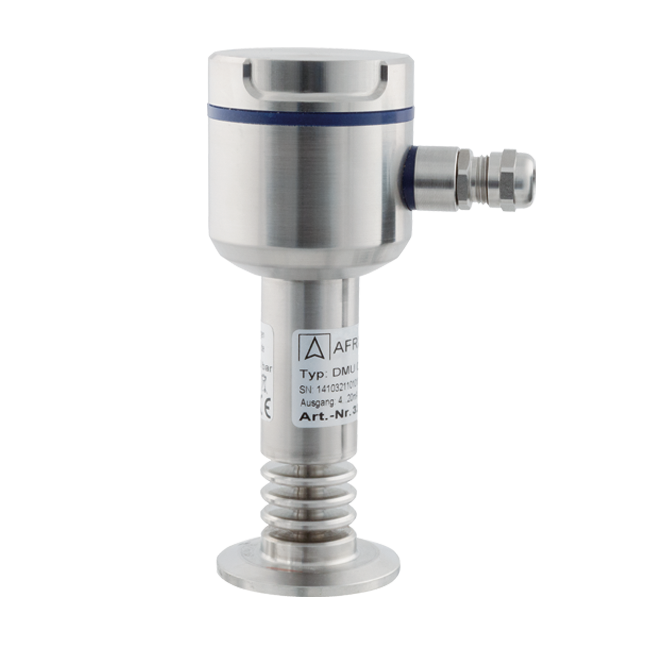

壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 02 Vario 的測量單元是薄膜壓電多晶硅。DMU 02 Vario可以有很多種配置，所有標準的或客戶化的連接方式都可與它的測量單元連接，它也可以使用所有的標準電氣連接方式。通電后可用磁鐵在外面進行零位校正。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： < ± 0.3 % FSO |
|
量程 |
相對壓力： -0.1/0 MPa到-0.1/+2.4 MPa 0/0.1 MPa到 0/60 MPa |
|
過載保護 |
≤ 25 MPa至少 2 x 滿量程 (瞬間峰值至少3 x滿量程) >25 MPa至少1.5 x滿量程 (瞬間峰值至少2 x滿量程) |
|
工作溫度 |
介質：-10/ +125 ℃ 環境：-10 / +105 ℃ 貯藏：-10 / +125 ℃ |
|
溫度影響 |
補償范圍內 0/ +70 ℃ < 0.15% FSO / 10K |
|
動態特性 |
響應時間：< 20 ms |
|
過程連接 |

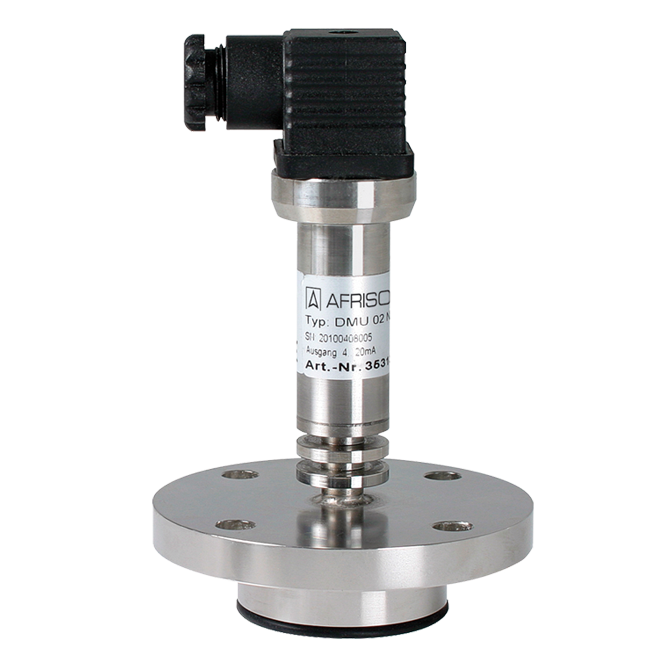

G1/2B DIN3852 A 帶O-ring ( FBO) 卡箍（CP）；乳制品行業用連接（MR） VARIVENT( VT); NEUMO BioControl( BC) 法蘭連接(FT) |
|
材質 |
外殼：不銹鋼304 壓力連接接頭：不銹鋼316L 密封：無 膜片：不銹鋼316L |
|
傳輸液 |
多級油，F(xiàn)DA認證 |
|
電源 |
DC 9 -32 V |
|
輸出信號 |
4 – 20 mA 2線 |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) / 0.02A Ω |
|
電流輸入 |
< 25 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|

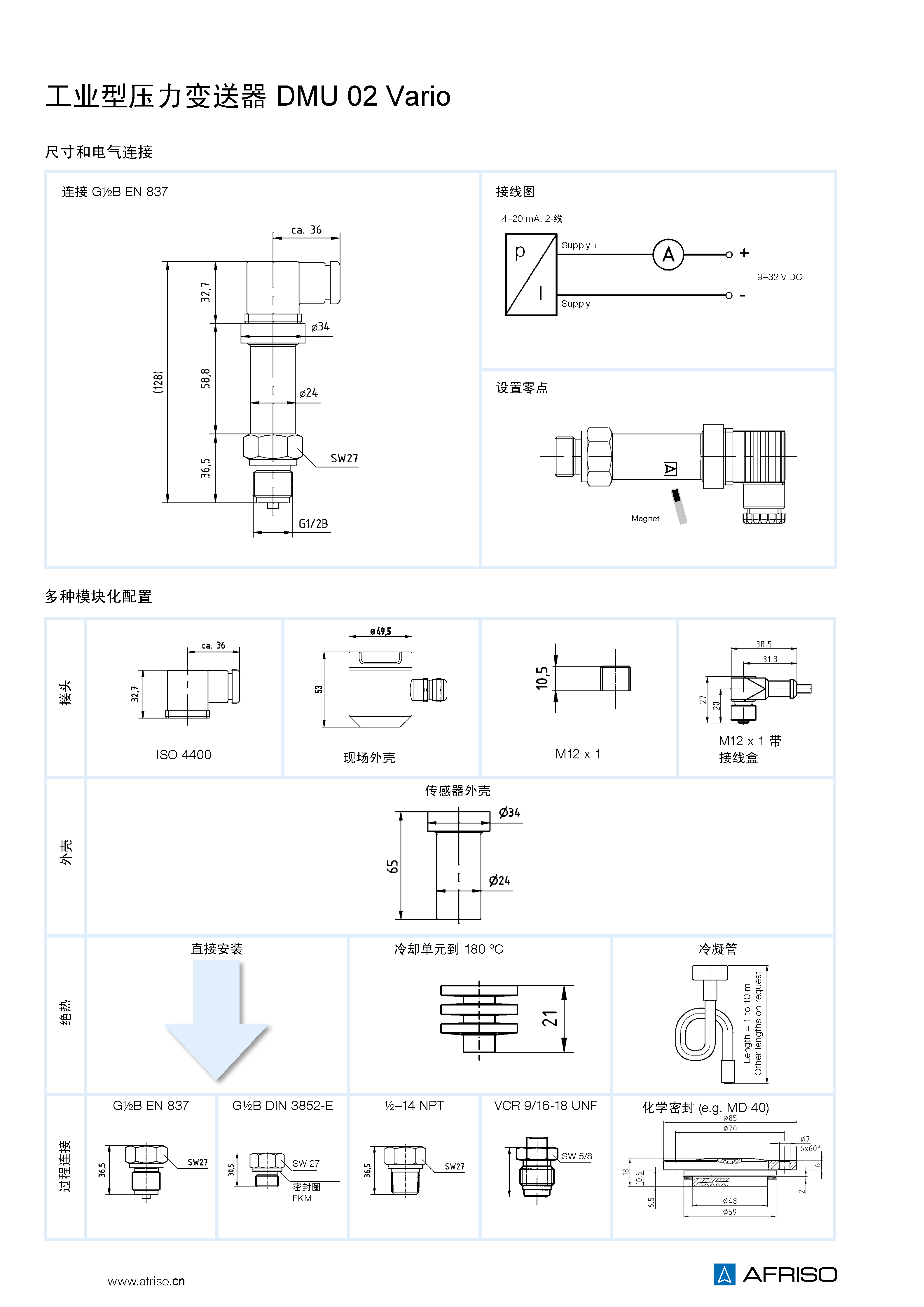

電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
