溫度集控盒基礎模塊BM

連接

基礎模塊BM：最多同時連接9個2路集控器模塊（D2）或3個6路集控器模塊（D6）

集控器模塊D2：最多同時連接2個溫控器和8個電熱執行器

集控器模塊D6：最多同時連接6個溫控器和24個電熱執行器

電源電壓

AC 230 V，50-60 Hz

額定功率

1 VA

外殼

塑料PC / ABS，淺灰色

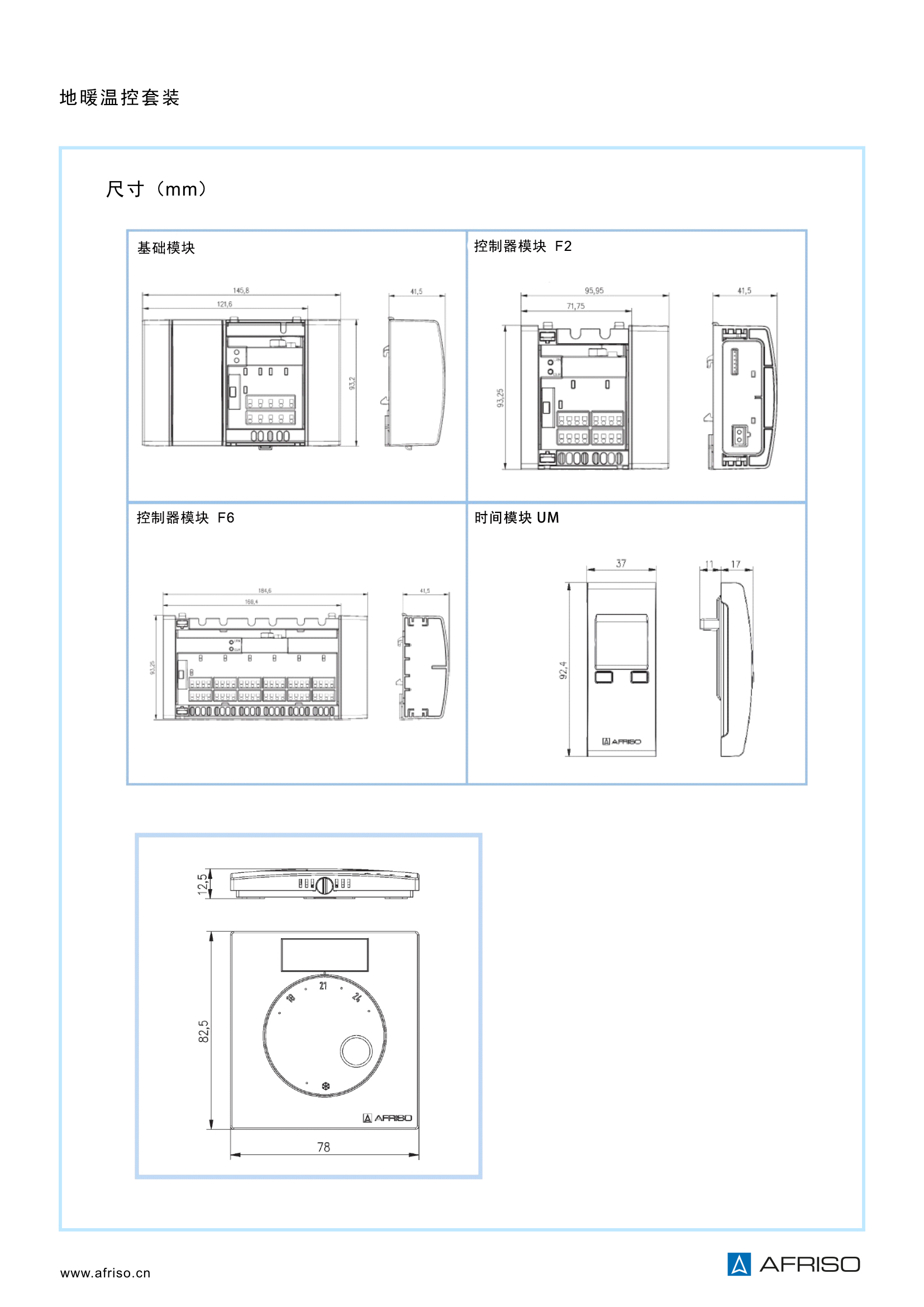

尺寸( W x H x D )

122 x 92 x 45 mm

防護等級

IP 20（EN 60529）

重量

215 g

名稱

集控器模塊F2/F6

電源電壓

AC 230 V，DC 5V

額定功率

：F2：0.3 W / F6：0.5 W

外殼

塑料PC / ABS，淺灰色

尺寸（W x H x D）

F2：73 x 92 x 45 mm / F6：162 x 92 x 45 mm

防護等級

IP 20（EN 60529）

重量

F2：130 g / F6：260 g

工作溫度范圍

環境/儲存：-10/＋60℃

定時器模塊UM（可選）

電源電壓

DC 3.3 V（由基礎模塊BM供電）

額定功率

3 mW

外殼

塑料PC / ABS，淺灰色

尺寸（W x H x D）

37 x 93 x 28 mm

防護等級

IP 30（EN 60529）

重量

33g

工作溫度范圍

環境/儲存：-10/＋60℃

溫降

4 KB

2個獨立的定時控制線路

9個獨立的定時內存模塊

閥門和泵的保護功能/附加泵的運行時間

0/15分鐘，可調

網關

工作溫度范圍

環境：-20/+60 °C

儲存：-20/+60 °C

電源電壓

AC100-240V

頻率50-60HZ

最大功耗：100W

尺寸BxHxT：

205*146*37mm

Enocean無線技術

頻率：868.3 MHz
發射功率：Max. 10mW
范圍：10~30米（視房屋結構和建筑材料而定）

溫度面板

工作溫度范圍

環境：-20/+60 °C

儲存：-20/+60 °C

溫度調節范圍

8/30℃

溫度測量

0/40℃精度：±1 K

濕度測量（僅FTF）

室內濕度：0/100％相對濕度精度：±5％相對濕度

電源電壓

能量采集（通過光伏電池）或1632型電池，DC 3 V（日光小于200 lx）

外殼塑料

PC，白色

尺寸（W x H x D）

78 x 82.5 x 12.5 mm

重量

43 g

防護等級

IP 30（EN 60529）

發貨清單

溫控器FT/FTF

安裝套件（2 x螺絲，2 x螺釘，4 x粘合貼）

無電池

Enocean無線技術

頻率：868.3 MHz
發射功率：Max. 10mW
范圍：10~30米（視房屋結構和建筑材料而定）

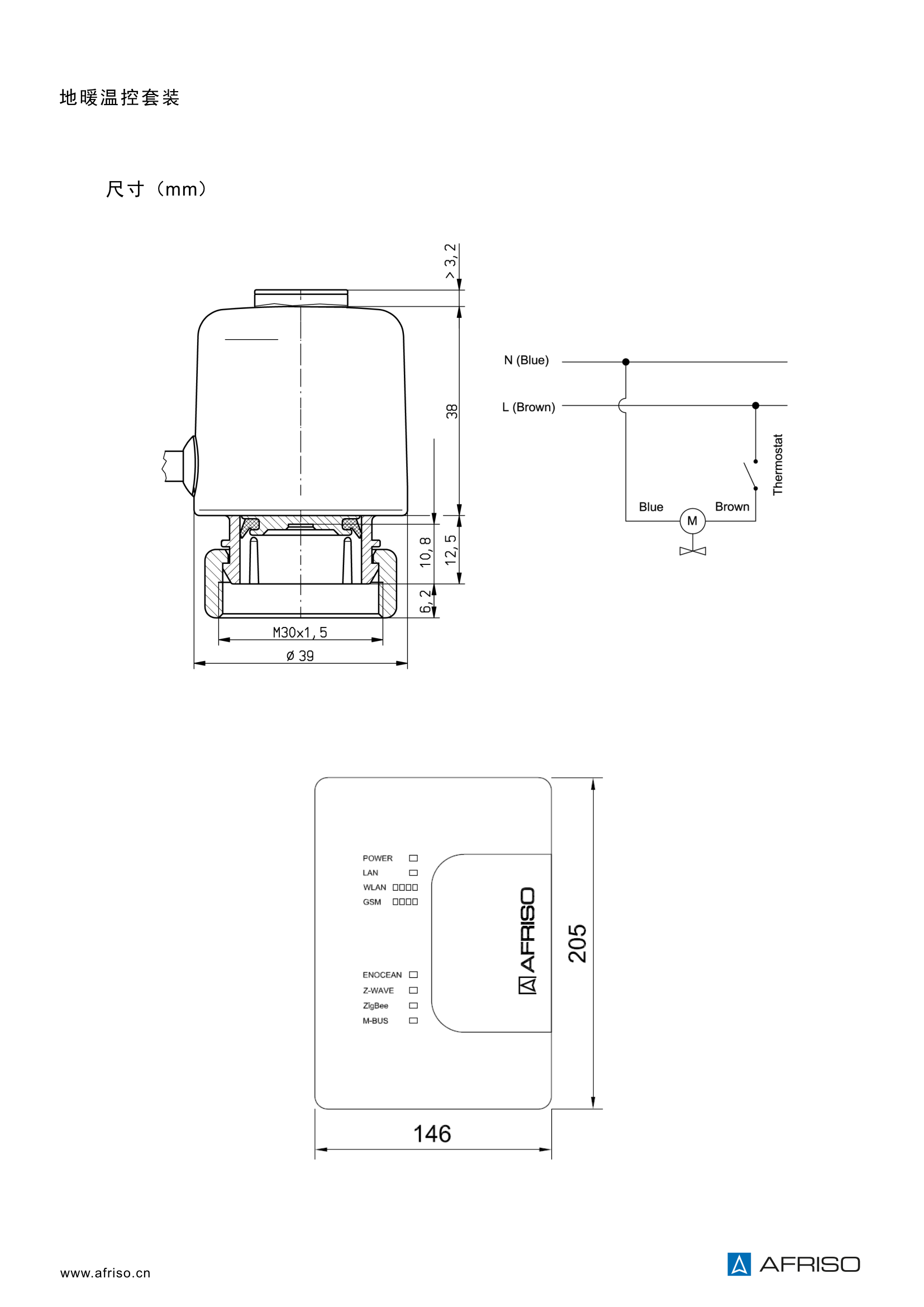

執行器

電壓

DC 24 V或AC 230 V (220 V)

功率

2 W

斷電模式

斷電后閥門關閉

連接

活接螺母M30 × 1.5 mm，塑料

全程開啟時間

＜5 min

行程

3.2mm

動作力

90N

環境溫度

-5 ~ 60℃

導線長度

1m

防護等級

TSA-02 : IP 54 (EN 60529)
TSA-03 : IP 40 (EN 60529)

外殼材質

塑料

可選配

1、活接螺母材質為銅，鍍鎳
2、動作力115N
3、客戶logo
