適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

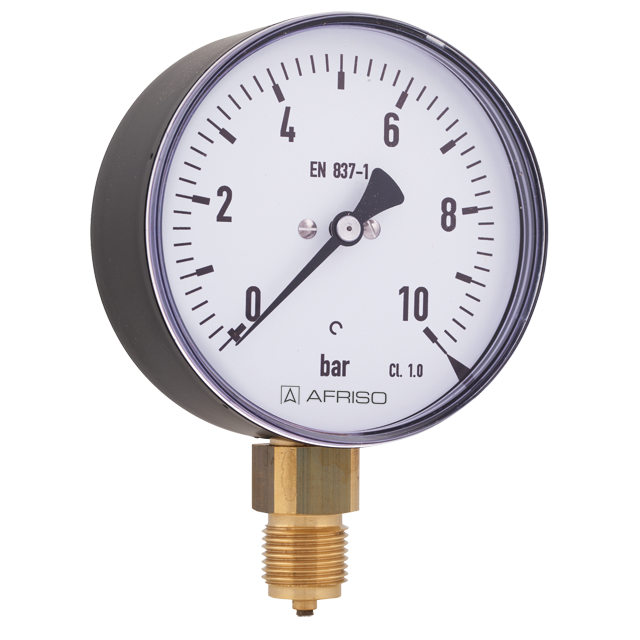

型號

D2 / D3

公稱直徑

精度等級

1.0級

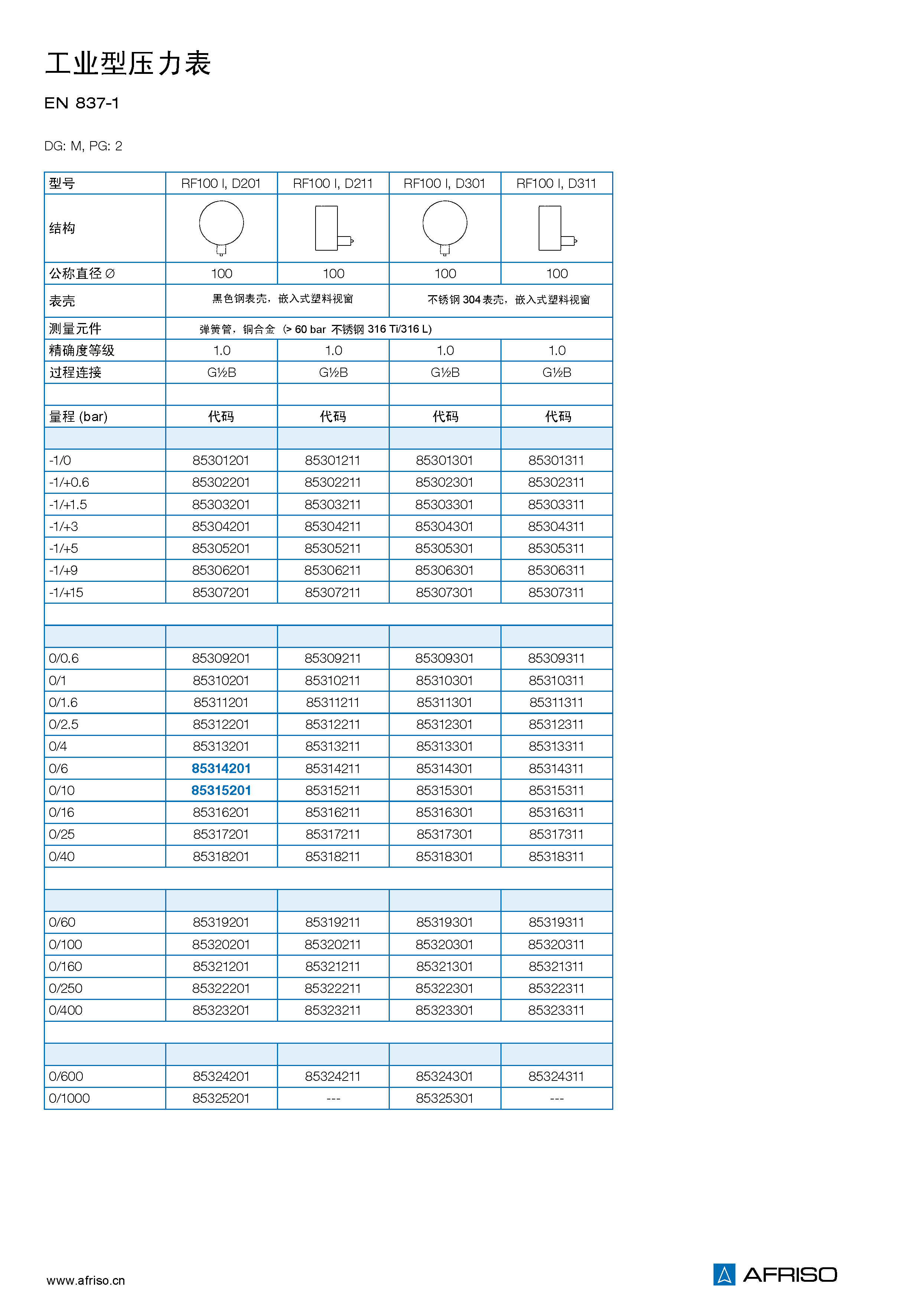

量程

-0.1/0 到 -0.1/+1.5 MPa

0/0.06 到 0/100 MPa

負載能力

靜態負載

≤ 60 MPa = 滿量程

>60 MPa = 3/4 x 滿量程

動態負載

≤ 60 MPa = 0.9 x 滿量程

>60 MPa = 2/3 x 滿量程

瞬時壓力峰值

≤ 60 MPa = 1.3 x 滿量程

>60 MPa = 滿量程

工作溫度

介質溫度： T_max = +60 ℃

環境溫度： T_min = -20 ℃; T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

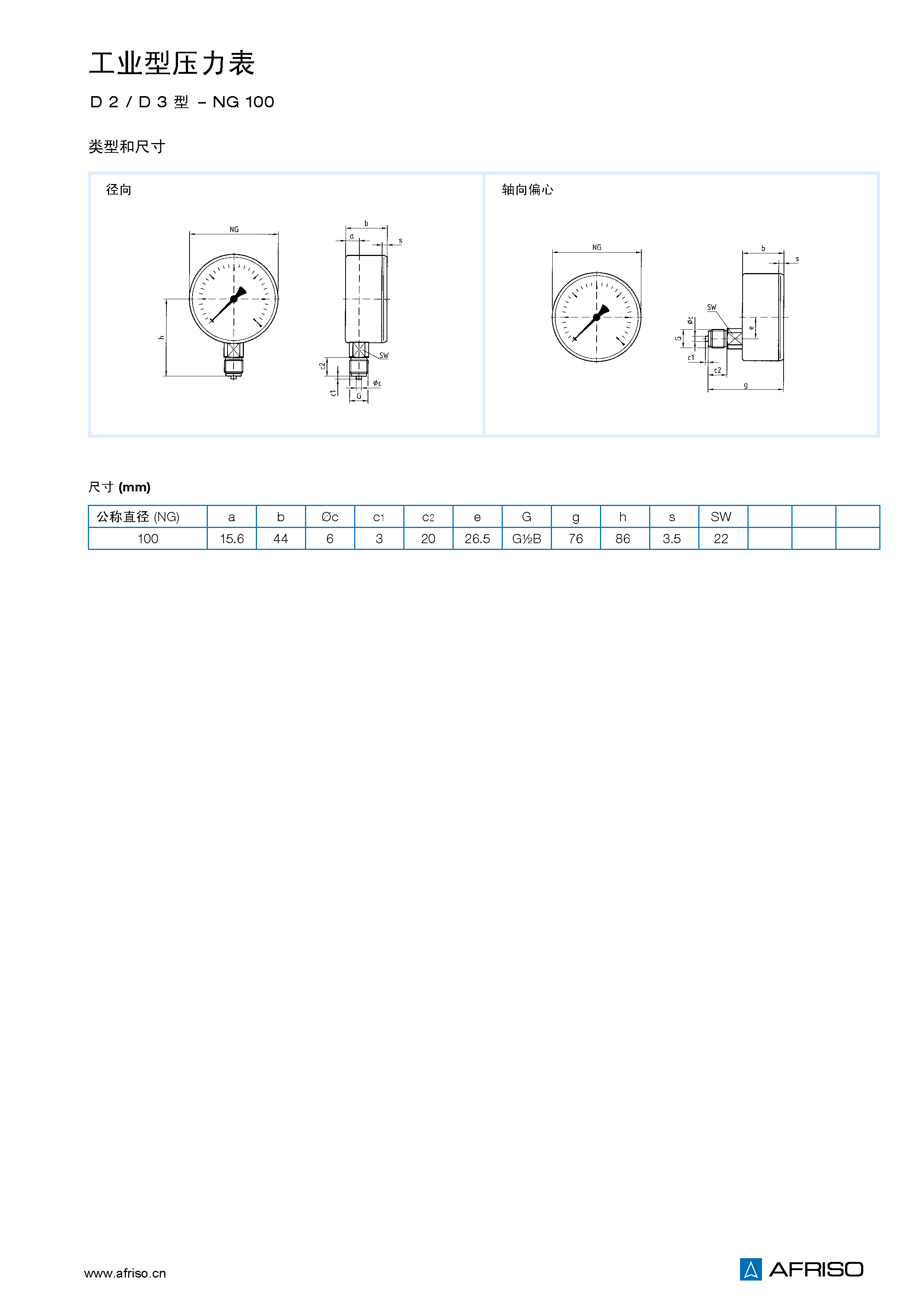

過程連接

銅合金，徑向或軸向偏心

G1/2B – SW22 (EN837-1 / 7.3)

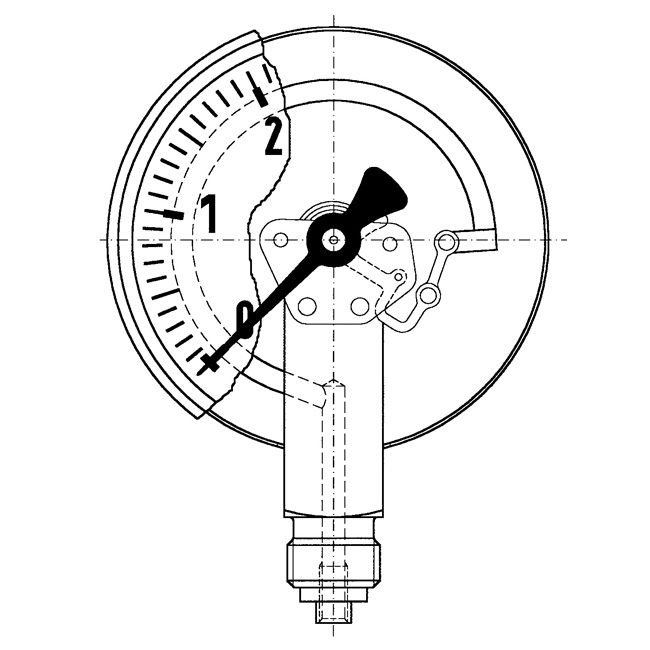

測量元件

彈簧管， 銅合金，

≤ 6 MPa “C”型管

>6 MPa 螺旋管 不銹鋼 316 Ti/316 L

機芯

表盤

塑料，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

D2 - 黑色鋼表殼

D3 - 不銹鋼304

視窗

嵌入式塑料
