| 應用 |
適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。用于高精度測量和惡劣的環境。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|

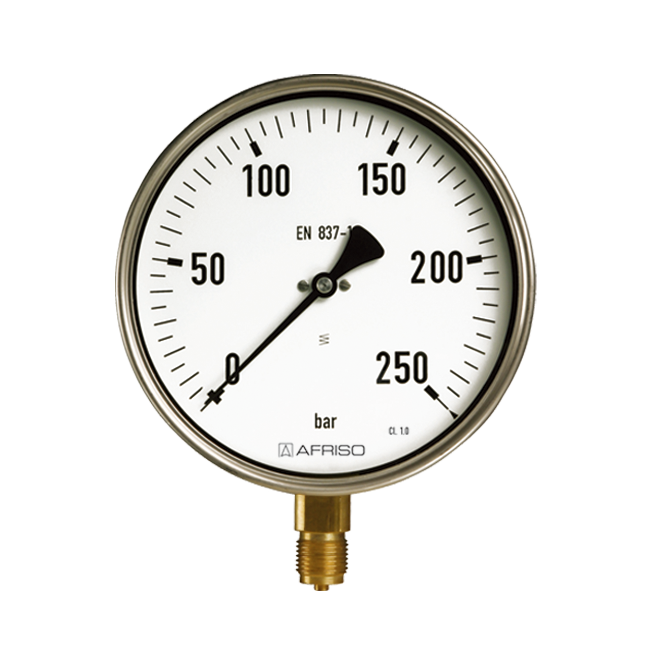

型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級(EN 837–1/6) |
1.0級 |
|
量程(EN 837–1/5) |
-0.1/0到-0.1/+1.5 MPa 0/0.06到0/100 MPa |
|
負載能力 |
靜態負載 ≤ 60 MPa = 滿量程 >60 MPa =3/4 x滿量程 動態負載 ≤ 60 MPa = 0.9 x滿量程 >60 MPa =2/3 x滿量程 |
|
瞬時壓力峰值 |
≤ 60 MPa = 1.3 x 滿量程 >60 MPa = 滿量程 |
|
工作溫度 |
介質溫度：Tmax= +60 ℃ 環境溫度：Tmin= -20 ℃; Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
銅合金，徑向或軸向偏心 G1/2B – 扳手尺寸SW22 (EN837-1 / 7.3) |
|

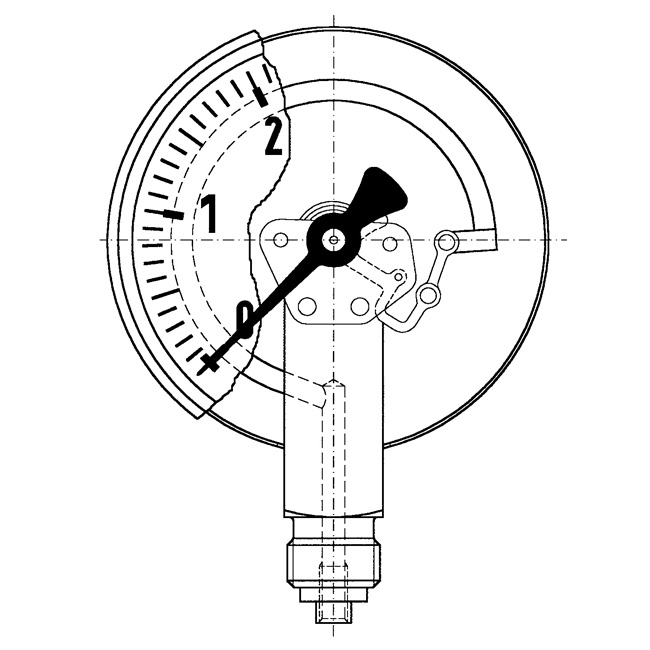

測量元件 |
彈簧管，銅合金， ≤ 6 MPa “C”型管 >6 MPa 螺旋管 不銹鋼316 Ti/316 L |
|
機芯 |
銅合金 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304，帶泄壓孔 |
| 卡口式罩圈 |
不銹鋼304 |
|
視窗 |
儀表玻璃 |
