應用 |
用于顯示和保存高達4個獨立的模擬輸入信號，可自由選擇縮放和單位; 具有針對2線和3線變送器的存儲卡和集成電源的全面數據記錄功能。 |
|
說明 |

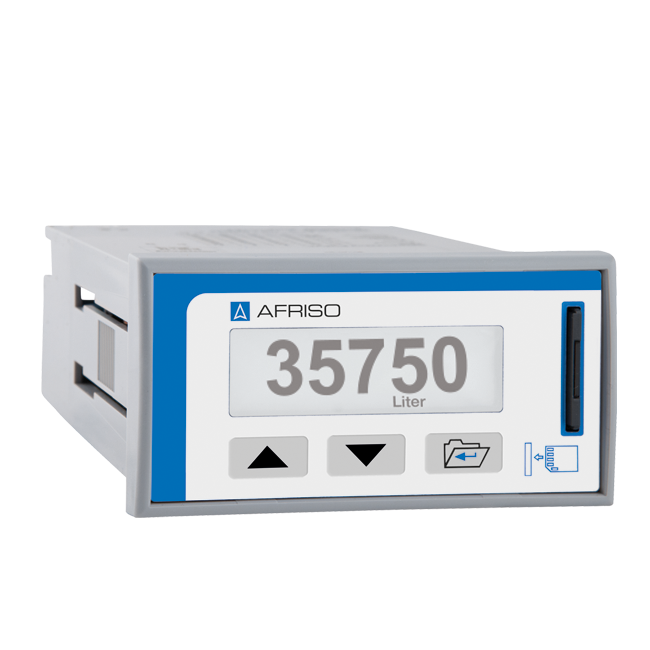

數字顯示單元，帶集成數據記錄器，用于控制面板安裝的塑料外殼。 DL 10用于可視化四個可獨立參數化的模擬信號; 它為所有通道提供數據記錄功能，為2線和3線變送器提供集成電源。 每個通道都有一個電流/電壓輸入，可以根據需要進行縮放。 有幾種類型的指示。 例如，測量值可以顯示為準模擬條。 可以在可調存儲周期內每個通道獲取測量值，并保存到SD存儲卡。 此外，可以調整觸發閾值以啟動存儲功能（一個通道也可以觸發另一個通道）。 集成的電子大范圍電源單元允許在DC 20-253 V或AC 50-253 V的電源范圍內工作。 |
|
顯示 |
5位圖形液晶顯示，背光（白色），基于文本的用戶界面，用戶界面語言可選（德語/英語/法語），可從列表中選擇單位，可定義自定義單位 |
|
測量范圍 |
±99,999位數（起始數值和結束數值可根據需要擴展） |
|
線性關系 |
± 0.2% 測量范圍 |
|
分辨率 |
10 位 |
|
響應時間 |
< 0.2 s 可以激活附加阻尼 |
|
工作溫度 |
環境溫度：0/50 °C |
|
供電電壓 |
AC 50-253 V / DC 20-253 V 大約7 VA或5W |
|
輸入電阻 |
電流：約120Ohm |
|
傳感器供電 |
空閑大約 DC 20 V和約DC 17 V，20 mA 限制為25 mA /通道 |
|
傳感器輸入 |
模擬：0-20mA，4-20mA，0-10V 數字計數器：Max. 30 V, max. 2 Hz 傳感器電源：17–20 V |
|
外殼 |
標準機架安裝外殼 W×H×D：96×48×135mm |
|
面板開孔 |
W x H: 92 x 45 mm |
|
防護等級 |
前端和端子區 IP 20 (EN 60529) |
|
電源接頭 |
插入式螺絲端子（1.5 mm2） |
|
線性化 |
客戶特定的線性化，最大為24點，用于指示非線性罐中的體積（例如升）。圓柱形水平罐和球形罐的軸承圖表是預編程的。 |
|
分界面 |
AD-UART |
|
數據存儲器 |
SD- / MM卡（最大2 GB），格式化：FAT，F(xiàn)AT 16最快保存周期1秒。 |
